American Flights アプリケーションのデバッグ

American Flights のインターフェースと実装をデバッグします。

始める前に

次の手順を実行します。

コンポーネントを追加する

デバッグを容易にするには、Set Variable コンポーネントと Logger コンポーネントを American Flights 実装に追加します。

実装ファイル (implementation.xml) を開きます。
[Query Flights (フライトを照会)] という名前の Database Select 操作 (<db:select/>) の後に Set Variable コンポーネントを追加します。

設定 XML で次の <set-variable/> 設定を指定します。
```
<set-variable value="#[payload]"
     doc:name="Set variable Payload"
     variableName="databasePayload" />
```

Transform コンポーネント (<ee:transform>) の後に、次の設定を含む Logger コンポーネントを追加します。

<logger doc:name="Log Payload" message="#[
    %dw 2.0
    output application/json
    ---
    payload]" />

完全な実装 XML 例を表示するには、クリックしてください。

<flow name="getFlights">
    <logger doc:name="Logger" doc:id="ahcnzm" />
    <db:select doc:name="Query Flights" doc:id="pvuqsc" config-ref="Database_Config" >
        <db:sql>
            <![CDATA[Select * FROM american]]>
        </db:sql>
    </db:select>

    <set-variable value="#[payload]" doc:name="Set variable Payload"
         variableName="databasePayload" doc:id="vtptsr" />  (1)

    <ee:transform doc:name="Transform Message" doc:id="uniqueId" >
        <ee:message >
            <ee:set-payload >
                <![CDATA[
                %dw 2.0
                output application/json
                ---
                payload map ( payload01 , indexOfPayload01 ) -> {
                  ID: payload01.ID,
                  code: (payload01.code1 default "") ++ (payload01.code2 default ""),
                  price: payload01.price default 0,
                  departureDate: payload01.takeOffDate as String default "",
                  origin: payload01.fromAirport default "",
                  destination: payload01.toAirport default "",
                  emptySeats: payload01.seatsAvailable default 0,
                  plane: {
                    "type": payload01.planeType default "",
                    totalSeats: payload01.totalSeats default 0
                  }
                }
                ]]>
            </ee:set-payload>
        </ee:message>
    </ee:transform>

<logger doc:name="Log Payload" message="#[
    %dw 2.0
    output application/json
    ---
    payload]" /> (2)

</flow>

1	Set Variable コンポーネント
2	Logger コンポーネント

ブレークポイントを追加するに進みます。

アプリケーションの実行を一時停止するブレークポイントのセットアップ方法を確認します。

ブレークポイントを追加する

American Flights プロジェクトにブレークポイントを追加する手順は、次のとおりです。

American Flights プロジェクトのインターフェース (interface.xml) を開きます。

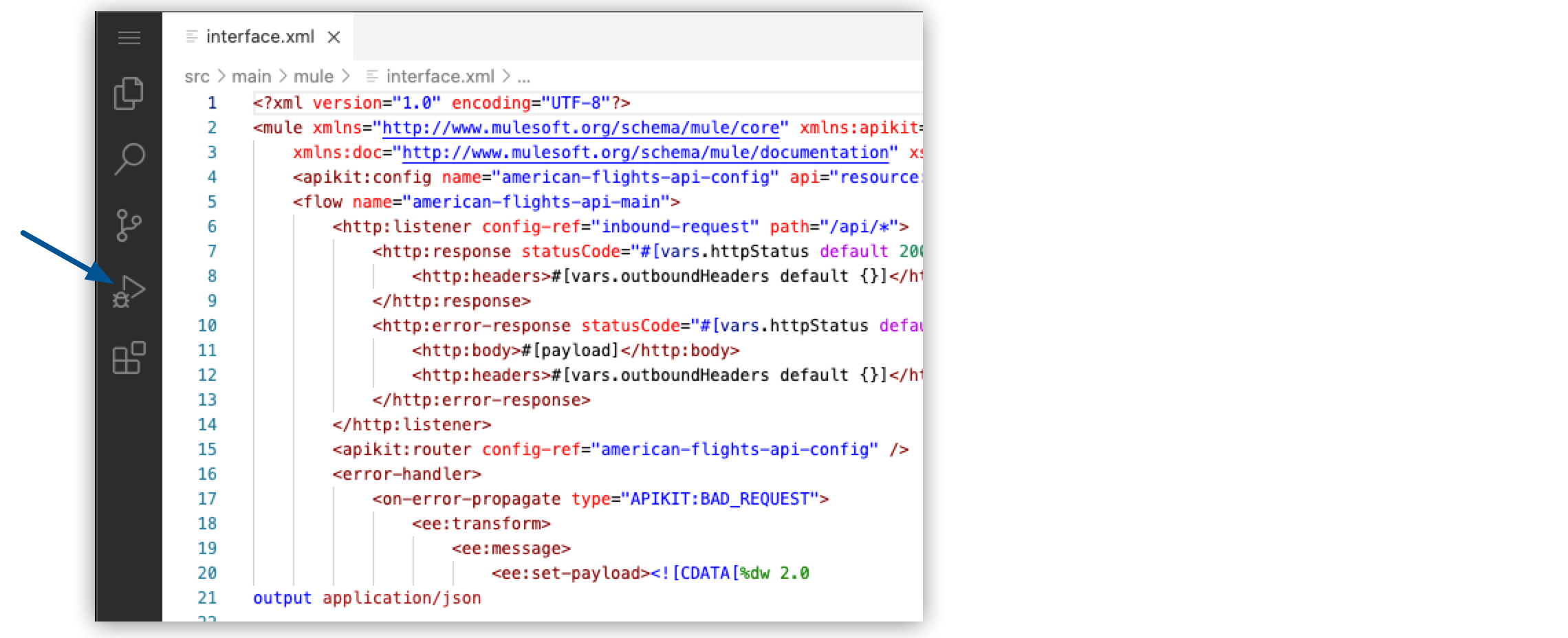

アクティビティバーで [Run and Debug (実行およびデバッグ)] アイコンを選択します。

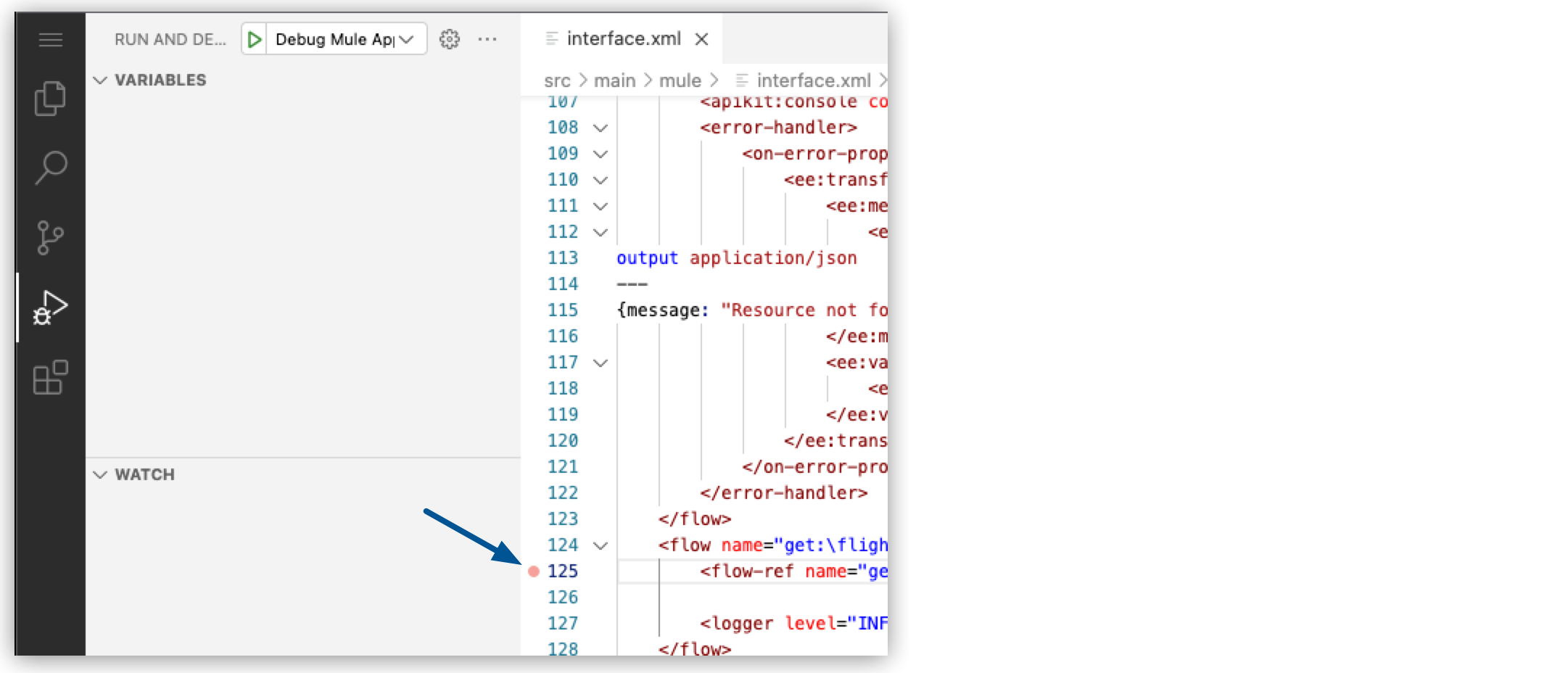

インターフェースファイル (interface.xml) で、<flow-ref/> コンポーネントが含まれる行にブレークポイントを追加します。

または、F9 を使用して行にブレークポイントを追加します。
American Flights プロジェクトの実装ファイル (implementation.xml) を開き、ブレークポイントを <db:select/> および <set-variable/> コンポーネントに追加します。

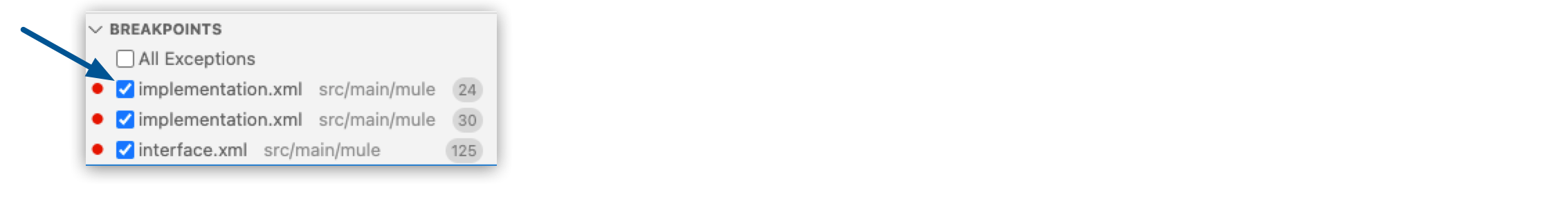

すべてのブレークポイントが [Breakpoints (ブレークポイント)] パネルにリストされるようになりました。
デバッグセッションを開始するに進みます。

デバッグセッションを実行し、アプリケーションの実行中にさまざまなポイントでメッセージと変数を調べます。

デバッグセッションを開始する

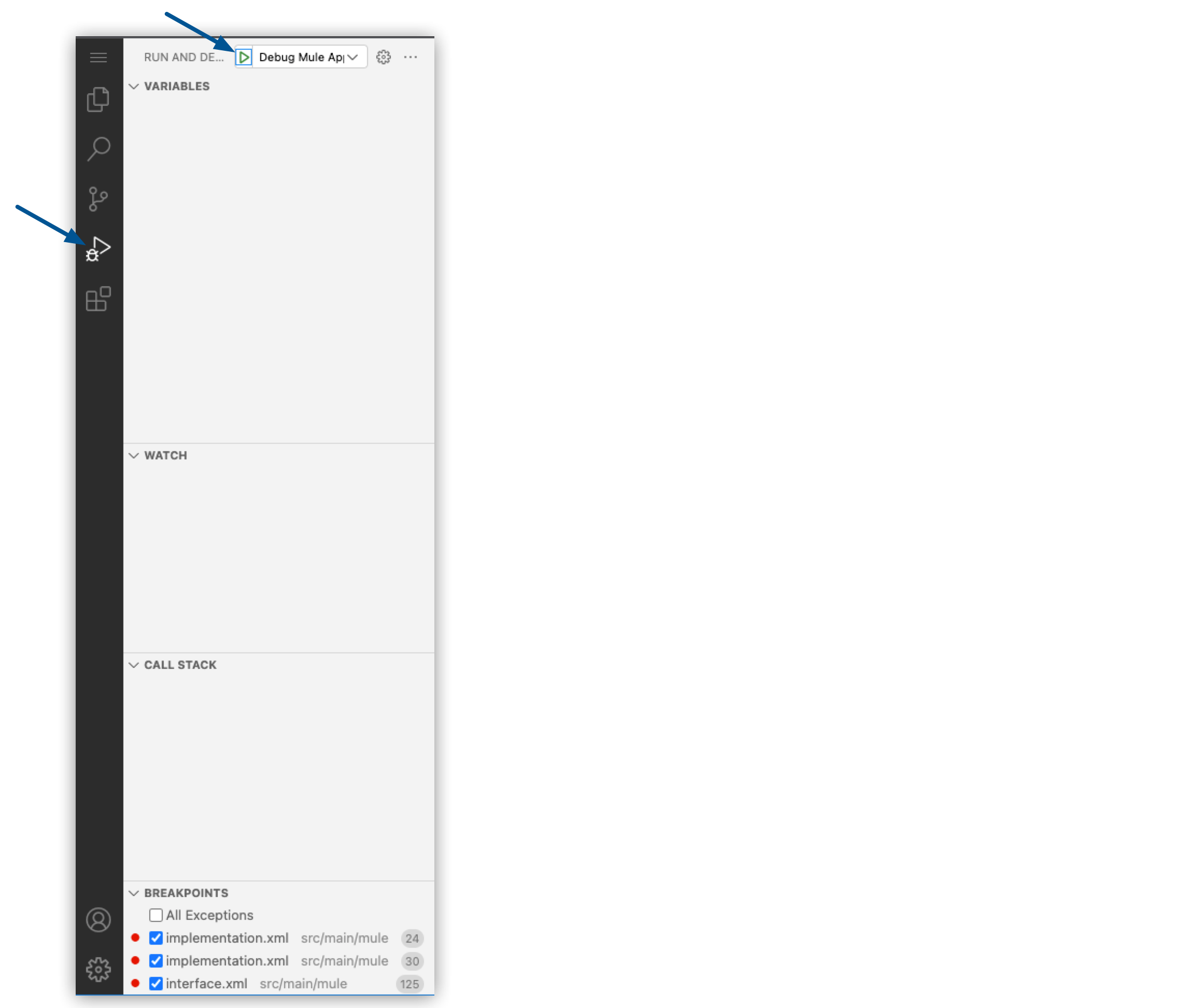

[Run and Debug (実行およびデバッグ)] メニューから、[Debug Mule Application (Mule アプリケーションをデバッグ)] をクリックします。

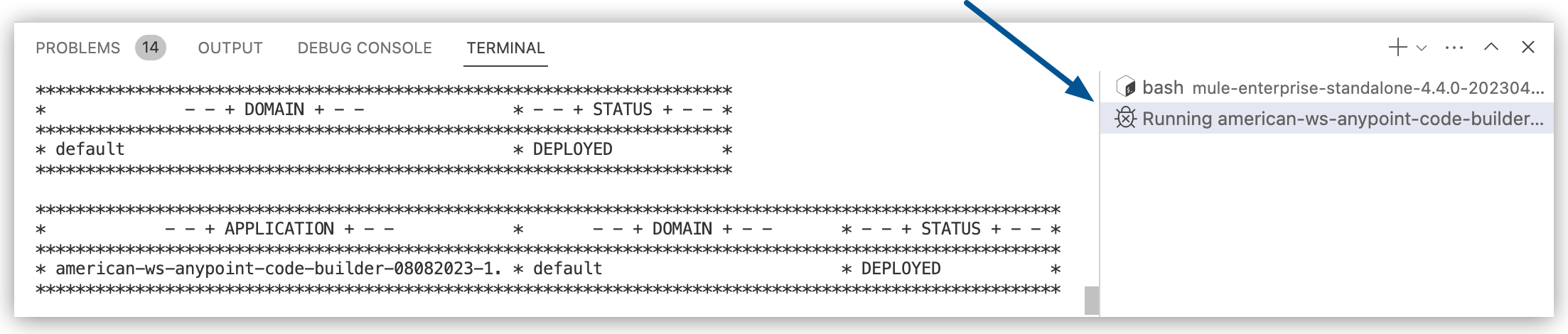

IDE でアプリケーションがパッケージ化され、新しいターミナルが開きます。このターミナルでアプリケーションを埋め込み Mule Runtime Engine にデプロイします。
American Flights アプリケーションをテストするに進みます。

American Flights アプリケーションをテストする

デバッグセッションが開始されたら、次の手順を実行します。

IDE から、コンソールのターミナルウィンドウを開きます。
- デスクトップ IDE で、[View (表示)] > [Terminal (ターミナル)] を選択する。
- クラウド IDE で、 (メニュー) アイコンをクリックし、[Terminal (ターミナル)] > [New Terminal (新規ターミナル)] を選択する。
- いずれかの IDE で、Ctrl キーを押してからバッククォートキー (`) を押す。
ターミナルで curl コマンドを使用して、実装ではなくインターフェース (interface.xml) のリスナーに対して GET 要求を実行します。
```
curl http://localhost:8081/api/flights
```
インターフェースのリスナーの URI にある //api/flights に注意してください。この手順の詳細は、「フローをトリガーする」を参照してください。

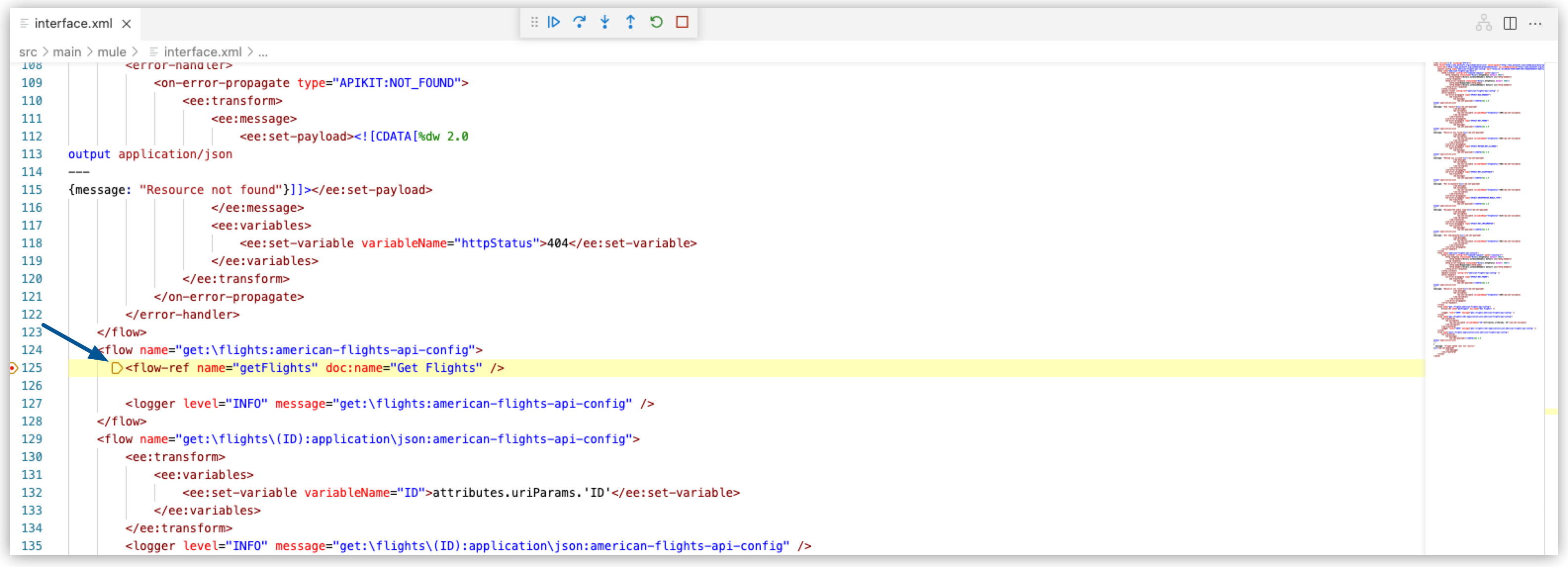

American Flights プロジェクトの最初のブレークポイントでアプリケーションの実行が停止することを確認します。

ブレークポイントはインターフェースファイル (interface.xml) に配置されています。

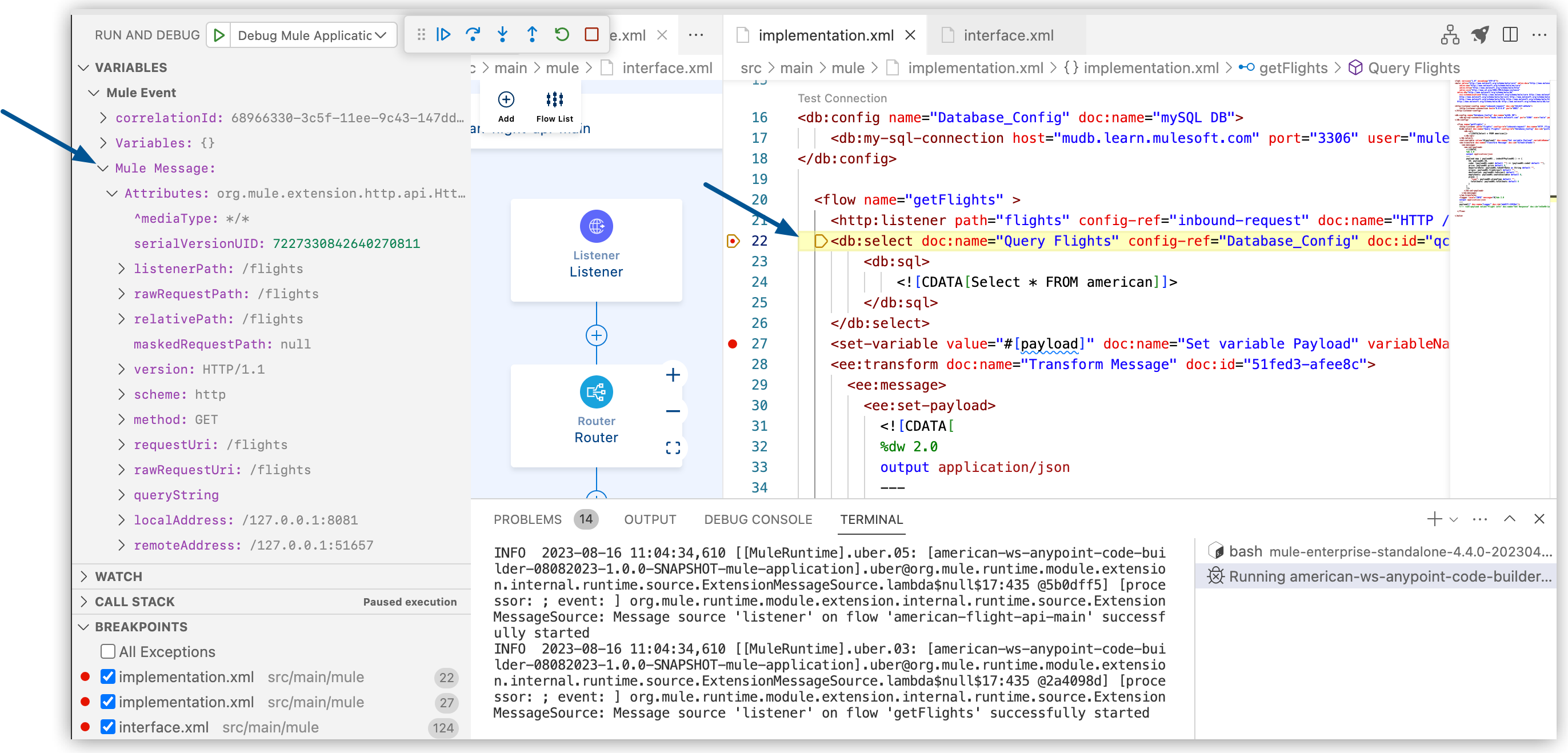

デバッグツールバーで [Step Over (ステップオーバー)] ボタンをクリックして、implementation.xml の <db:select/> 要素にある次のブレークポイントまで実行を継続します。
[Run and Debug (実行およびデバッグ)] サイドバーの [Variables (変数)] パネルにブレークポイントでの Mule イベントに関する情報が提供されていることを確認します。
デバッグツールバーで [Step Over (ステップオーバー)] ボタンをクリックして、<set-variable/> 要素にある次のブレークポイントまで実行を継続します。

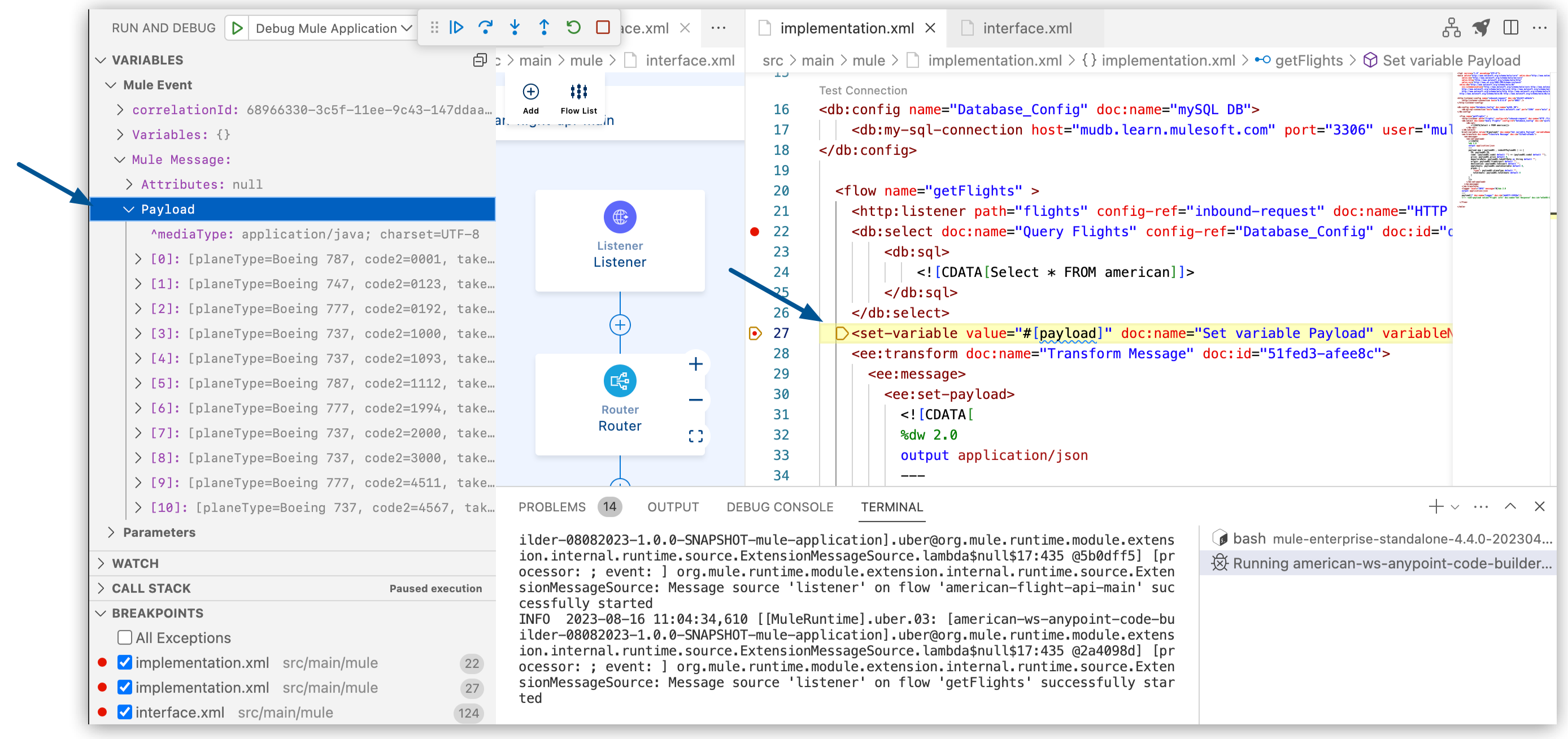

[Variables (変数)] パネルで [Mule Message (Mule メッセージ)] > [Payload (ペイロード)] に移動して、データベース応答がフライトデータの配列になっていることを確認します。
監視式を追加するに進みます。

監視式を追加する

[Run and Debug (実行およびデバッグ)] サイドバーから [Watch (監視)] パネルを開きます。

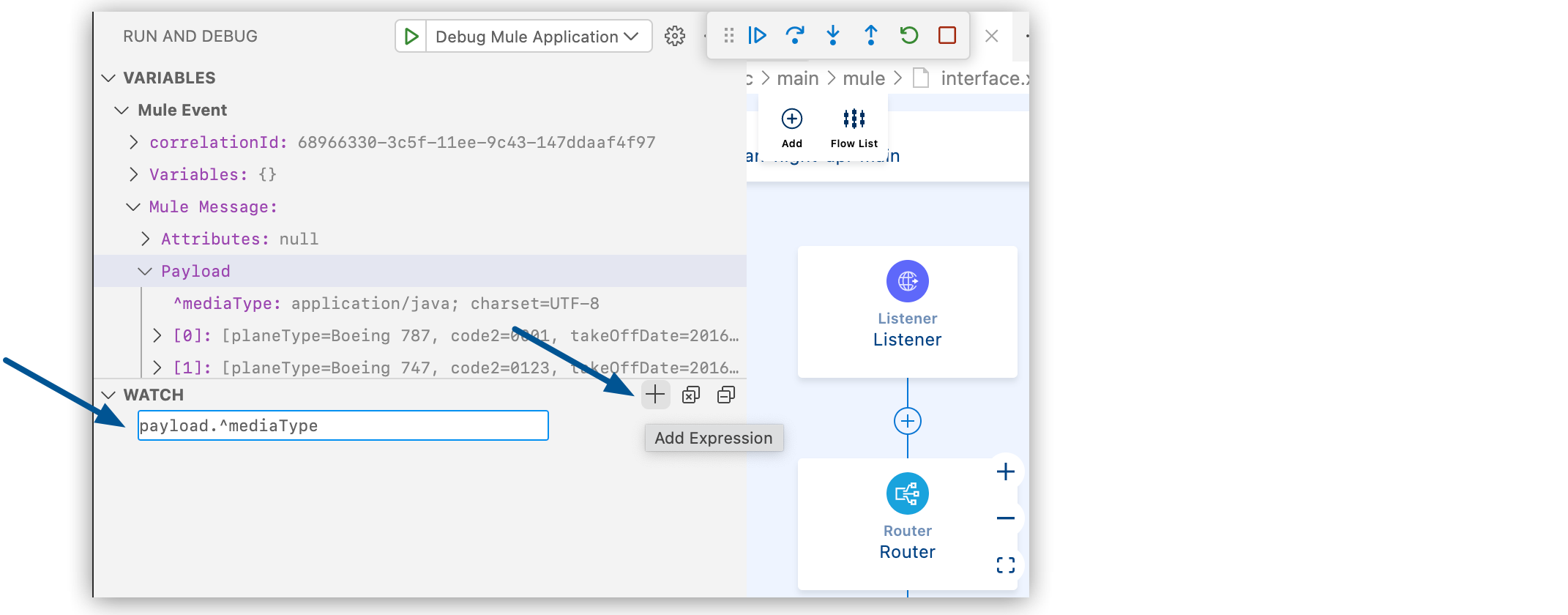

パネルの [+] アイコンをクリックし、式 payload.^mediaType を追加します。
実行が Transform Message コンポーネント (<ee:transform/>) に移動するまで [Step Over (ステップオーバー)] ボタンをクリックします。

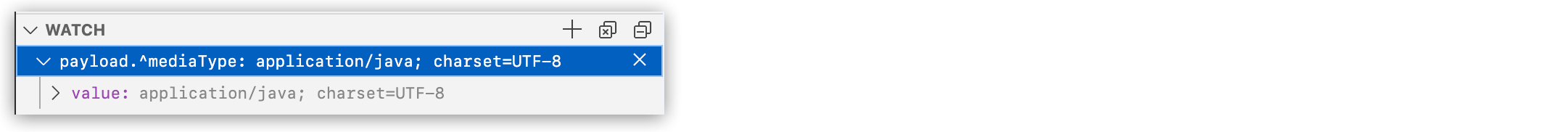

ペイロードが application/java であることに注意してください。

パネル"]
Logger コンポーネント (<logger>) に達するまで引き続き [Step Over (ステップオーバー)] ボタンをクリックします。

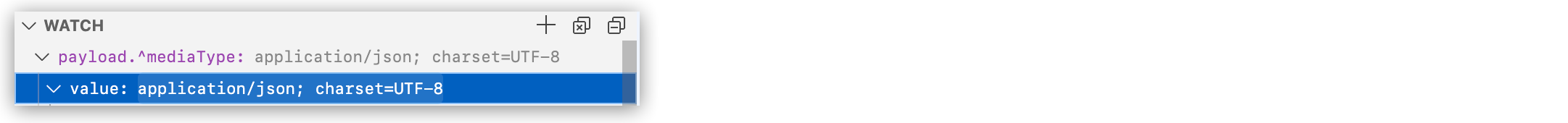

ペイロードが application/json に変換されていることに注意してください。

デバッグツールバーの [Continue (続行)] ボタンをクリックし、アプリケーションがデータベースから REST クライアントまたはブラウザーに応答を返すことを確認します。

完全な実装 XML 例を表示するには、クリックしてください。

[
    {
        "ID": 1,
        "code": "rree0001",
        "price": 541,
        "departureDate": "2016-01-20T00:00:00",
        "origin": "MUA",
        "destination": "LAX",
        "emptySeats": 0,
        "plane": {
            "type": "Boeing 787",
            "totalSeats": 200
        }
    },
    {
        "ID": 2,
        "code": "eefd0123",
        "price": 300,
        "departureDate": "2016-01-25T00:00:00",
        "origin": "MUA",
        "destination": "CLE",
        "emptySeats": 7,
        "plane": {
            "type": "Boeing 747",
            "totalSeats": 345
        }
    },
    {
        "ID": 3,
        "code": "ffee0192",
        "price": 300,
        "departureDate": "2016-01-20T00:00:00",
        "origin": "MUA",
        "destination": "LAX",
        "emptySeats": 0,
        "plane": {
            "type": "Boeing 777",
            "totalSeats": 300
        }
    },
    {
        "ID": 4,
        "code": "rree1000",
        "price": 200,
        "departureDate": "2016-01-20T00:00:00",
        "origin": "MUA",
        "destination": "CLE",
        "emptySeats": 5,
        "plane": {
            "type": "Boeing 737",
            "totalSeats": 150
        }
    },
    {
        "ID": 5,
        "code": "rree1093",
        "price": 142,
        "departureDate": "2016-02-11T00:00:00",
        "origin": "MUA",
        "destination": "SFO",
        "emptySeats": 1,
        "plane": {
            "type": "Boeing 737",
            "totalSeats": 150
        }
    },
    {
        "ID": 6,
        "code": "ffee1112",
        "price": 954,
        "departureDate": "2016-01-20T00:00:00",
        "origin": "MUA",
        "destination": "CLE",
        "emptySeats": 100,
        "plane": {
            "type": "Boeing 787",
            "totalSeats": 200
        }
    },
    {
        "ID": 7,
        "code": "eefd1994",
        "price": 676,
        "departureDate": "2016-01-01T00:00:00",
        "origin": "MUA",
        "destination": "SFO",
        "emptySeats": 0,
        "plane": {
            "type": "Boeing 777",
            "totalSeats": 300
        }
    },
    {
        "ID": 8,
        "code": "ffee2000",
        "price": 300,
        "departureDate": "2016-02-20T00:00:00",
        "origin": "MUA",
        "destination": "SFO",
        "emptySeats": 30,
        "plane": {
            "type": "Boeing 737",
            "totalSeats": 150
        }
    },
    {
        "ID": 9,
        "code": "eefd3000",
        "price": 900,
        "departureDate": "2016-02-01T00:00:00",
        "origin": "MUA",
        "destination": "SFO",
        "emptySeats": 0,
        "plane": {
            "type": "Boeing 737",
            "totalSeats": 150
        }
    },
    {
        "ID": 10,
        "code": "eefd4511",
        "price": 900,
        "departureDate": "2016-01-15T00:00:00",
        "origin": "MUA",
        "destination": "LAX",
        "emptySeats": 100,
        "plane": {
            "type": "Boeing 777",
            "totalSeats": 300
        }
    },
    {
        "ID": 11,
        "code": "rree4567",
        "price": 456,
        "departureDate": "2016-01-20T00:00:00",
        "origin": "MUA",
        "destination": "SFO",
        "emptySeats": 100,
        "plane": {
            "type": "Boeing 737",
            "totalSeats": 150
        }
    }
]

デバッグセッションを停止するに進みます。

デバッグセッションを停止する

デバッグセッションを停止する手順は、次のとおりです。

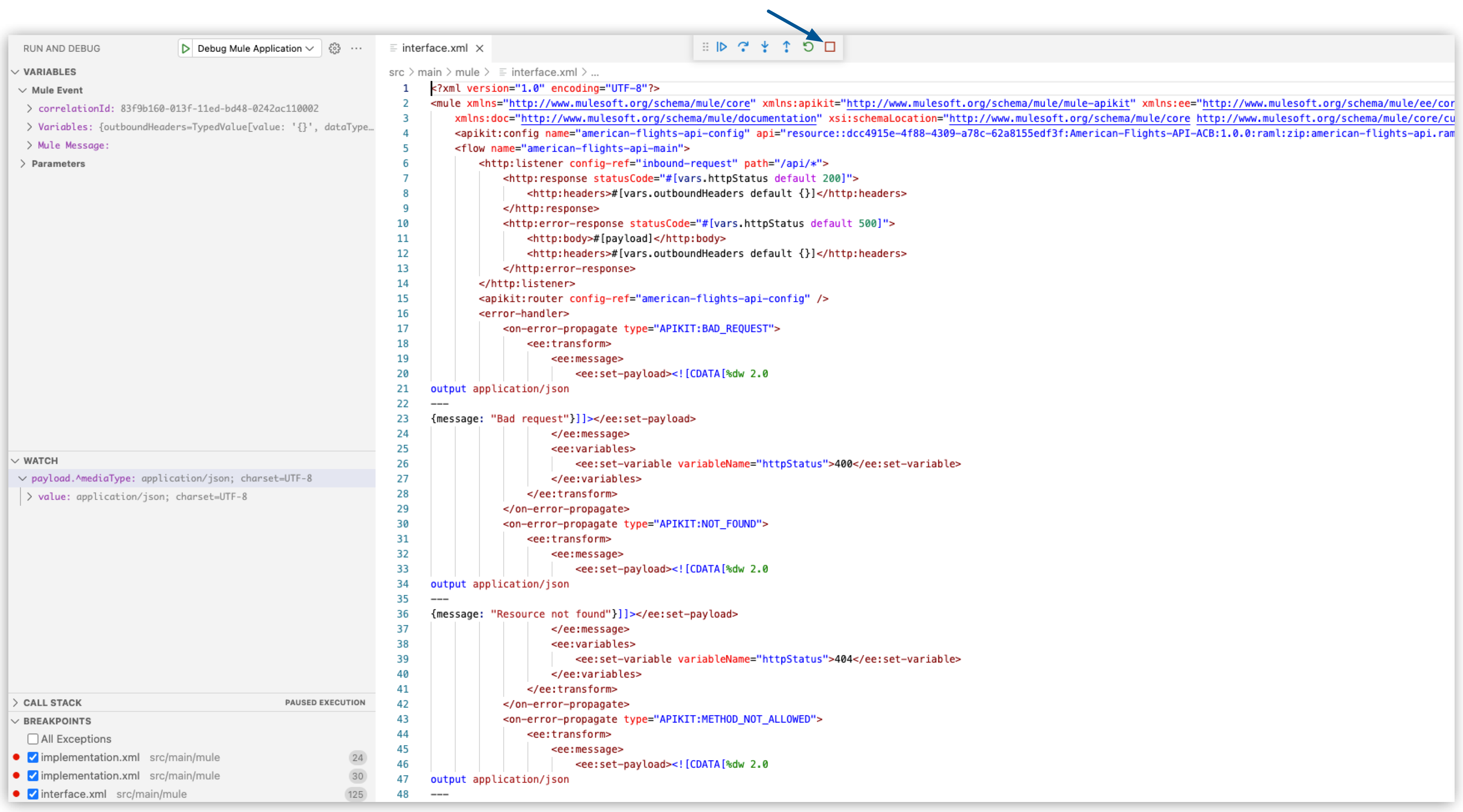

デバッグツールバーで [Stop (停止)] ボタンをクリックします。
American Flights アプリケーションのデプロイに進みます。
