IBM CTG Connector 2.3 の例

始める前に

  • Java 8 または 11

  • Anypoint Studio 7.x

  • Mule Runtime Engine (Mule) 4.x

  • DataWeave

  • IBM CTG システム 9.1 または 9.2 へのアクセス権

  • IBM SDK 9.1 または 9.2

接続の設定

接続を保護するには、接続項目の値を指定する必要があります。次の手順を実行します。

接続の設定ファイルを作成する

接続のプロパティが含まれる設定ファイルを作成します。

  1. /src/main/resources/​ フォルダー内に ​mule-app.properties​ という名前のファイルを作成します。

  2. mule-app.properties​ ファイルに、次のような接続の一連のプロパティを作成します。括弧で囲まれたテキスト (括弧を含む) を各自の設定の適切な値に置き換えます。

    ibm.host=<hostname>
ibm.port=<port number>
ibm.serverName=<server name>
ibm.username=<username> (optional)
ibm.password=<password> (optional)
ibm.keystoreLocation=<location of the keystore containing the certificates required for an SSL connection> (optional)
ibm.keystorePassword=<password required to access the keystore for an SSL connection> (optional)

    これは、選択した接続設定によって異なる場合があります。

プロパティファイルの作成についての詳細は、​「プロパティプレースホルダーの設定」​を参照してください。

接続のグローバル要素を設定する

接続のグローバル要素を設定します。

  1. 新しい Mule プロジェクトを作成します。

  2. [Mule Palette (Mule パレット)]​ ビューで、​[Search in Exchange (Exchange 内を検索)]​ をクリックして「​ibm ctg​」と入力します。

  3. [Selected modules (選択したモジュール)]​ セクションに ​[IBM CICS Transaction Gateway Connector]​ を追加し、​[Finish (完了)]​ をクリックします。

  4. [Global Elements (グローバル要素)]​ タブをクリックし、​[Create (作成)]​ をクリックします。

  5. [Connector Configuration (コネクタ設定)] > [IBM CTG Config (IBM CTG 設定)]​ を選択し、​[OK]​ をクリックします。

  6. [Connection (接続)]​ を設定するための値を入力します。

  7. [Test Connection (接続をテスト)​] ボタンをクリックして、IBM CTG API と接続されていることを確認します。ポップアップに成功メッセージが表示されます。

  8. [OK]​ をクリックします。

プロパティファイルのグローバル要素を設定する

mule-app.properties​ ファイルのグローバル要素を設定して、Mule がその場所を認識できるようにします。

  1. [Global Elements (グローバル要素)]​ タブをクリックし、​[Create (作成)]​ をクリックします。

  2. [Choose Global Type (グローバル種別の選択)]​ ダイアログで、​[Configuration properties (設定プロパティ)]​ を選択し、​[OK]​ をクリックします。

  3. [File (ファイル)]​ 項目に「​mule.app.properties​」と入力します。

  4. [OK]​ をクリックします。

COMMAREA プログラムを呼び出す

このアプリケーションは、EC01 という COMMAREA ベースのプログラムを呼び出します。EC01 は、現在の日付と時刻を、書式設定された EBCDIC 文字列として出力します。

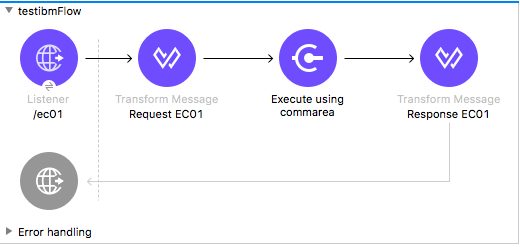

CTG COMMAREA フロー

  1. Anypoint Studio で新しい Mule プロジェクトを作成し、IBM CTG のログイン情報を ​src/main/resources/mule-app.properties​ に入力します。

    ctg.host=<HOST>
ctg.port=<PORT>
ctg.serverName=<SERVER_NAME>
ctg.username=<USERNAME>
ctg.password=<PASSWORD>

  2. HTTP Listener 操作をキャンバスにドラッグし、[Host (ホスト)] と [Port (ポート)] はデフォルト値のままにして、[Path (パス)] を ​/test/ec01​ に設定します。

  3. IBM CTG 操作をキャンバスにドラッグして、標準 (非 SSL) クライアントを設定するための新しいグローバル要素を追加します。

    パラメーター 値

    Host (ホスト)

    ${ctg.host}

    Port (ポート)

    ${ctg.port}

    Server Name (サーバー名)

    ${ctg.serverName}

    Username (ユーザー名)

    ${ctg.username}

    Password (パスワード)

    ${ctg.password}
    [Test Connection (接続をテスト)]​ をクリックして、Mule が IBM CTG インスタンスに接続できることを確認してください。接続に成功した場合は、[OK] をクリックして設定を保存します。失敗した場合は、パラメーターを確認して修正し、もう一度テストを実行してください。

  4. IBM CTG コンポーネントをダブルクリックし、​[Execute]​ 操作を選択して、次のパラメーターを設定します。

    パラメーター 値

    Content Reference (コンテンツリファレンス)

    #[payload]

    Request Reference (要求リファレンス)

    #[flowVars.commareaRequest]

  5. HTTP と IBM CTG 操作の間に Transform Message を追加します。

    コネクタは動的または静的メタデータを提供していませんが、Metadata Type (メタデータ型) ツールを使用して、カスタム型を定義することができます。

    1. スキーマファイルの ec01-type.ffd を使用して、「カスタムメタデータの追加」の入力メタデータを定義します。

      form: COPYBOOK
id: 'DFHCOMMAREA'
values:
- { name: 'LK-DATE-OUT', type: String, length: 8 }
- { name: 'LK-SPACE-OUT', type: String, length: 1 }
- { name: 'LK-TIME-OUT', type: String, length: 8 }
- { name: 'LK-LOWVAL-OUT', type: String, length: 1 }

    2. DataWeave トランスフォーマーの項目をマップします。

      %dw 2.0
output text/plain schemaPath = "ec01-type.ffd", segmentIdent = "DFHCOMMAREA"
---
[{
    LK-DATE-OUT: "",
    LK-SPACE-OUT: "",
    LK-TIME-OUT: "",
    LK-LOWVAL-OUT: ""
}]

    3. flow 変数を ​commareaRequest​ という名前で作成し、「​Java メタデータを読み込む​」の説明に従って次の項目を設定します。

      %dw 2.0
output application/java
---

{
	channel: "EC03",
	encoding: "US-ASCII",
	errorContainer: "OUTPUTMESSAGE",
	programName: "EC03",
	requestContainer: "INPUTDATA",
	responseContainer: "CICSDATETIME",
	tpnName: "CSMI"
} as Object {
	class : "org.mule.modules.ibmctg.internal.model.ChannelRequest"
}

      CommareaRequest のメタデータを取得する方法については、「​Java メタデータを読み込む​」を参照してください。

  6. IBM CTG の後に変換メッセージを追加して、結果を JSON 形式で抽出します。

    %dw 2.0
output application/json
---
{
	date: payload
}

  7. フローの最後にロガーを追加します。

  8. 変更内容を保存して、Mule アプリケーションをデプロイします。ブラウザーを開いて、​http://localhost:8081/ec01​ に要求を送信します。次のような結果が返されます。

    {
    date: "08/01/2019 13:41:17"
}

この例の XML

この例のフローをすばやく Mule アプリケーションに読み込むには、次のコードを Studio XML エディターに貼り付けます。

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:bti="http://www.mulesoft.org/schema/mule/ee/bti"
	xmlns:ibmctg="http://www.mulesoft.org/schema/mule/ibmctg"
	xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core"
	xmlns:http="http://www.mulesoft.org/schema/mule/http"
	xmlns="http://www.mulesoft.org/schema/mule/core"
	xmlns:doc="http://www.mulesoft.org/schema/mule/documentation"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="
http://www.mulesoft.org/schema/mule/ee/bti
http://www.mulesoft.org/schema/mule/ee/bti/current/mule-bti-ee.xsd
http://www.mulesoft.org/schema/mule/core
http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http
http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/ee/core
http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd
http://www.mulesoft.org/schema/mule/ibmctg
http://www.mulesoft.org/schema/mule/ibmctg/current/mule-ibmctg.xsd">
	<configuration-properties file="automation-credentials.properties"/>
	<http:listener-config
		name="HTTP_Listener_config"
		doc:name="HTTP Listener config"
		basePath="/" >
		<http:listener-connection host="0.0.0.0" port="8081" />
	</http:listener-config>
	<bti:transaction-manager />
	<ibmctg:config name="IBMCTG_Config" doc:name="IBMCTG Config">
		<ibmctg:connection host="${config.host}"
		port="${config.port}"
		serverName="${config.serverName}"
		username="${config.username}"
		password="${config.password}" />
	</ibmctg:config>
	<flow name="ibmdemoFlow">
		<http:listener doc:name="/ec01"
			config-ref="HTTP_Listener_config"
			path="/ec01"/>
		<ee:transform doc:name="Transform Message">
			<ee:message >
				<ee:set-payload ><![CDATA[%dw 2.0
output application/flatfile schemaPath = "ec01-type.ffd", segmentIdent = "DFHCOMMAREA"
---
[{
	"LK-DATE-OUT": "",
	"LK-SPACE-OUT": "",
	"LK-TIME-OUT": "",
	"LK-LOWVAL-OUT": ""
}]]]></ee:set-payload>
			</ee:message>
			<ee:variables >
				<ee:set-variable variableName="request" ><![CDATA[%dw 2.0

output application/java
---
{
	commareaLength: 18,
	encoding: "IBM037",
	programName: "EC01",
	replyLength: 18,
	tpnName: "CSMI"
} as Object {
	class : "org.mule.modules.ibmctg.internal.model.CommareaRequest"
}]]></ee:set-variable>
			</ee:variables>
		</ee:transform>
		<ibmctg:execute-using-commarea doc:name="Execute using commarea"
		commareaRequestType="#[vars.request]" config-ref="IBMCTG_Config"/>
		<ee:transform doc:name="Transform Message">
			<ee:message >
				<ee:set-payload ><![CDATA[%dw 2.0
output application/json
---
{
	date:payload
}]]></ee:set-payload>
			</ee:message>
		</ee:transform>
	</flow>
</mule>

チャネルプログラムを呼び出す

このアプリケーションは、EC03 というチャネルベースのプログラムを呼び出します。EC03 は、入力データコンテナを取って 3 つのコンテナを返します。

  • 日付および時刻コンテナ。

  • 入力データの長さ。CICS プログラムのチャネルとコンテナを使用します。

  • 入力コンテナのコピーまたはエラーメッセージが格納された出力コンテナ。

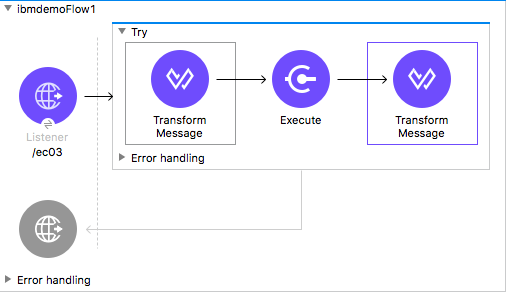

チャネルプログラム

  1. 上の例のステップ 1 ～ 3 を実行して、HTTP パスを ​/ec03​ に設定します。

  2. IBM CTG 操作をダブルクリックし、Execute 操作を選択して、次のパラメーターを設定します。

    パラメーター 値

    Content Reference (コンテンツリファレンス)

    #[payload]

    Request Reference (要求リファレンス)

    #[flowVars.request]

  3. HTTP と IBM CTG 操作の間に Transform Message を追加します。

  4. 「​カスタムメタデータを追加する​」に従い、スキーマファイルの ec03-type.ffd を使用して入力メタデータを定義します。

    form: COPYBOOK
id: 'DFHCOMMAREA'
values:
- { name: 'CICS-DATE-TM', type: String, length: 8 }

  5. DataWeave トランスフォーマーの項目をマップします。

    %dw 2.0
output text/plain schemaPath = "ec03-type.ffd", segmentIdent = "DFHCOMMAREA"
---
[{
	CICS-DATE-TM: ""
}]

  6. flowVar 変数を ​request​ という名前で作成し、「​Java メタデータを読み込む​」の説明に従って次の項目を設定します。

    %dw 2.0
output application/java
---
{
	channel: "EC03",
	encoding: "US-ASCII",
	errorContainer: "OUTPUTMESSAGE",
	programName: "EC03",
	requestContainer: "INPUTDATA",
	responseContainer: "CICSDATETIME",
	tpnName: "CSMI"
} as Object {
	class : "org.mule.modules.ibmctg.internal.model.ChannelRequest"
}

  7. IBM CTG 操作の後に変換メッセージを追加して、結果を読みやすい形式に変換します。

  8. フローの最後にロガーを追加します。

  9. 変更内容を保存して、Mule アプリケーションをデプロイします。

  10. ブラウザーを開いて、​http://localhost:8081/ec03​ に要求を送信します。

    次のような結果が返されます。

    {
   cics-date-time: "08/01/2019 13:57:25"
}

カスタムメタデータを追加する

IBM CTG Connector は設定済みの動的/静的メタデータを提供していませんが、Metadata Type (メタデータ型) ツールを使用して、カスタム型を定義することができます。入力および出力メタデータを次のように定義します。

  1. スキーマファイルは、通常は ​.ffd​ 形式で ​src/main/resources​ ディレクトリに格納します。

    注意: これらのスキーマファイルはユーザーが用意する必要があります。CICS のインストールパッケージに含まれている COBOL コピーブックからも入手できます。

  2. コネクタ操作の [Metadata (メタデータ)] タブに移動して、​[Add metadata (メタデータを追加)]​ をクリックします。

    • [Input:Payload (入力:ペイロード)] を選択し、​[Edit (編集)]​ をクリックしてメタデータエディターを開きます。

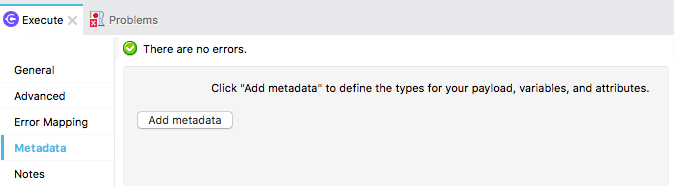

      メタデータエディター

  3. [Add (追加)]​ をクリックして新しい型を作成し、ID を入力します (例: EC03 プログラムの入力データであれば ec03-in-type)。

  4. [Copybook] 型を選択して [Schema (スキーマ)] を選択し、スキーマファイルの場所を指定します。

  5. 表示される使用可能なデータセグメントのリストのドロップダウンメニューから、必要なセグメントを選択し、​[Select (選択)]​ をクリックして設定を保存します。

  6. DataWeave トランスフォーマーをフロー内の IBM CTG コンポーネントの前にドラッグします。

    マッピングを定義するためのメタデータ項目が利用可能になります。

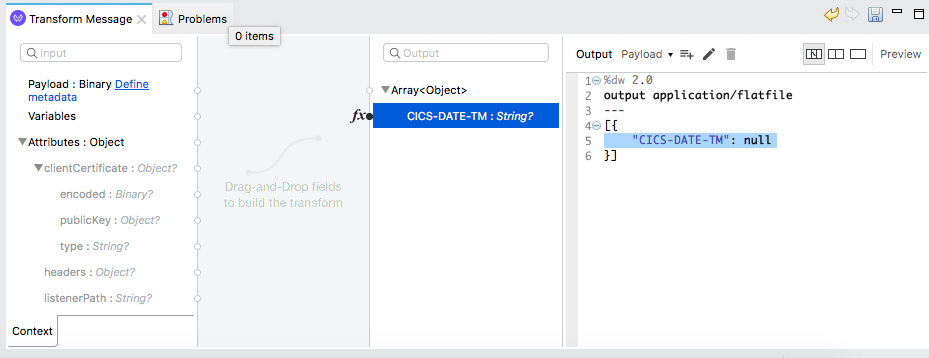

    メタデータ項目

    メタデータの定義は IBM CTG Connector の使用には必要ありませんが、コネクタを使いやすくするためには必要です。​「メタデータの作成」​を参照してください。

Java メタデータを読み込む

DataWeave で、​[Define Metadata (メタデータを定義)]​ をクリックして [Metadata (メタデータ)] ウィンドウを開きます。

  1. [Add (追加)]​ をクリックして、ID (例: CommareaRequest​) を入力します。

  2. [Java] 型を選択し、[Data Structure (データ構造)] テーブルで Java オブジェクトを選択します。

  3. クラス名の CommareaRequest または完全修飾名の ​org.mule.modules.ibmctg.internal.model.CommareaRequest​ を検索して ​[OK]​ をクリックします。

  4. [Select (選択)]​ をクリックして、設定を保存します。

  5. 同じステップを繰り返して、ChannelRequest 型のメタデータを読み込みます。

この例の XML

この例のフローをすばやく Mule アプリケーションに読み込むには、次のコードを Studio XML エディターに貼り付けます。

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:bti="http://www.mulesoft.org/schema/mule/ee/bti"
	xmlns:ibmctg="http://www.mulesoft.org/schema/mule/ibmctg"
	xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core"
	xmlns:http="http://www.mulesoft.org/schema/mule/http"
	xmlns="http://www.mulesoft.org/schema/mule/core"
	xmlns:doc="http://www.mulesoft.org/schema/mule/documentation"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="
http://www.mulesoft.org/schema/mule/ee/bti
http://www.mulesoft.org/schema/mule/ee/bti/current/mule-bti-ee.xsd
http://www.mulesoft.org/schema/mule/core
http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http
http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/ee/core
http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd
http://www.mulesoft.org/schema/mule/ibmctg
http://www.mulesoft.org/schema/mule/ibmctg/current/mule-ibmctg.xsd">
	<configuration-properties file="automation-credentials.properties"/>
	<http:listener-config
		name="HTTP_Listener_config"
		doc:name="HTTP Listener config"
		basePath="/" >
		<http:listener-connection host="0.0.0.0" port="8081" />
	</http:listener-config>
	<bti:transaction-manager />
	<ibmctg:config name="IBMCTG_Config" doc:name="IBMCTG Config">
		<ibmctg:connection host="${config.host}"
		port="${config.port}"
		serverName="${config.serverName}"
		username="${config.username}"
		password="${config.password}" />
	</ibmctg:config>
  <flow name="ibmdemoFlow2">
		<http:listener doc:name="/ec02" config-ref="HTTP_Listener_config" path="/ec02"/>
		<try doc:name="Try" transactionalAction="ALWAYS_BEGIN" transactionType="XA">
			<ee:transform doc:name="Transform Message">
				<ee:message>
					<ee:set-payload ><![CDATA[%dw 2.0
output application/flatfile schemaPath = "ec02-type.ffd" , segmentIdent = "DFHCOMMAREA"
---
[{
	"LK-COUNT": "000001234TH RUN OF EC02"
}]]]></ee:set-payload>
				</ee:message>
				<ee:variables >
					<ee:set-variable variableName="request" ><![CDATA[%dw 2.0
output application/java
---
{
	commareaLength: 40,
	encoding: "IBM037",
	programName: "EC02",
	replyLength: 40,
	tpnName: "CSMI"
} as Object {
	class : "org.mule.modules.ibmctg.internal.model.CommareaRequest"
}]]></ee:set-variable>
				</ee:variables>
			</ee:transform>
			<ibmctg:execute-using-commarea doc:name="Execute using commarea"
			config-ref="IBMCTG_Config" commareaRequestType="#[vars.request]"/>
			<ee:transform doc:name="Transform Message">
				<ee:message >
					<ee:set-payload ><![CDATA[%dw 2.0
output application/json
---
{
	count:payload
}]]></ee:set-payload>
				</ee:message>
			</ee:transform>
		</try>
	</flow>
</mule>

トランザクションスコープ内で COMMAREA またはチャネルプログラムを呼び出す

このアプリケーションは、EC02 という COMMAREA ベースのプログラムを呼び出します。EC02 は、シンプルな実行カウンターを返します。

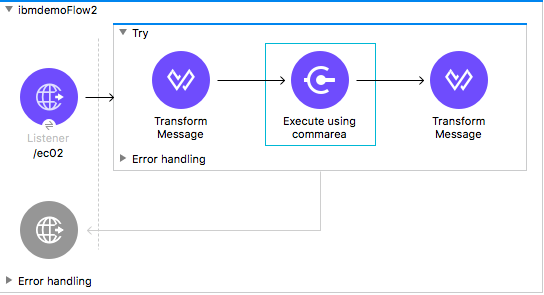

Studio でのユースケースフロー

  1. 上の例のステップ 1 ～ 3 を実行して、HTTP パスを ​/test/ec02​ に設定します。

  2. [Global Elements (グローバル要素)] タブで新しい Bitronix トランザクションマネージャーを追加し、設定はそのままにします。

  3. トランザクション要素を HTTP の隣にドラッグし、次の表に従って設定します。

    パラメーター 値

    型

    XA Transaction

    アクション

    BEGIN_OR_JOIN

  4. IBM CTG コンポーネントをダブルクリックし、Execute using COMMAREA 操作を選択して、次のパラメーターを設定します。

    パラメーター 値

    Content Reference (コンテンツリファレンス)

    #[payload]

    Request Reference (要求リファレンス)

    #[flowVars.request]

  5. HTTP と IBM CTG コンポーネントの間に Transform Message を追加します。コネクタは動的/静的メタデータを提供していませんが、Metadata Type (メタデータ型) ツールを使用して、カスタム型を定義することができます。

  6. 「​カスタムメタデータを追加する​」に従い、スキーマファイルの ec02-type.ffd を使用して入力メタデータを定義します。

    form: COPYBOOK
id: 'DFHCOMMAREA'
values:
- { name: 'LK-COUNT', type: String, length: 40 }

  7. DataWeave トランスフォーマーの項目をマップします。

    %dw 2.0
%output text/plain schemaPath = "ec02-type.ffd" , segmentIdent = "DFHCOMMAREA"
---
[{
	LK-COUNT: "000001234TH RUN OF EC02"
}]

  8. flowVar を ​request​ という名前で作成し、「​Java メタデータを読み込む​」の説明に従って次の項目を設定します。

    %dw 2.0
output application/java
---
{
	commareaLength: 40,
	encoding: "IBM037",
	programName: "EC02",
	replyLength: 40,
	tpnName: "CSMI"
} as Object {
	class : "org.mule.modules.ibmctg.internal.model.CommareaRequest"
}

  9. IBM CTG の後に変換メッセージを追加して、結果を JSON 形式で抽出します。

    %dw 2.0
output application/json
---
{
	count: payload
}

  10. フローの最後にロガーを追加します。

  11. 変更内容を保存して、Mule アプリケーションをデプロイします。

  12. ブラウザーを開いて、​http://localhost:8081/ec02​ に要求を送信します。次のような結果が返されます。

    {
    count: "1st RUN OF EC02"
}

この例の XML

この例のフローをすばやく Mule アプリケーションに読み込むには、次のコードを Studio XML エディターに貼り付けます。

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:bti="http://www.mulesoft.org/schema/mule/ee/bti"
	xmlns:ibmctg="http://www.mulesoft.org/schema/mule/ibmctg"
	xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core"
	xmlns:http="http://www.mulesoft.org/schema/mule/http"
	xmlns="http://www.mulesoft.org/schema/mule/core"
	xmlns:doc="http://www.mulesoft.org/schema/mule/documentation"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="
http://www.mulesoft.org/schema/mule/ee/bti
http://www.mulesoft.org/schema/mule/ee/bti/current/mule-bti-ee.xsd
http://www.mulesoft.org/schema/mule/core
http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http
http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/ee/core
http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd
http://www.mulesoft.org/schema/mule/ibmctg
http://www.mulesoft.org/schema/mule/ibmctg/current/mule-ibmctg.xsd">
	<configuration-properties file="automation-credentials.properties"/>
	<http:listener-config
		name="HTTP_Listener_config"
		doc:name="HTTP Listener config"
		basePath="/" >
		<http:listener-connection host="0.0.0.0" port="8081" />
	</http:listener-config>
	<bti:transaction-manager />
	<ibmctg:config name="IBMCTG_Config" doc:name="IBMCTG Config">
		<ibmctg:connection host="${config.host}"
		port="${config.port}"
		serverName="${config.serverName}"
		username="${config.username}"
		password="${config.password}" />
	</ibmctg:config>
  <flow name="ibmdemoFlow1">
		<http:listener doc:name="/ec03" config-ref="HTTP_Listener_config" path="/ec03"/>
		<try doc:name="Try" transactionalAction="ALWAYS_BEGIN" transactionType="XA">
			<ee:transform doc:name="Transform Message">
				<ee:message >
					<ee:set-payload ><![CDATA[%dw 2.0
output application/flatfile
schemaPath = "ec03-type.ffd" , segmentIdent = "DFHCOMMAREA"
---
[{
	"CICS-DATE-TM": null
}]]]></ee:set-payload>
				</ee:message>
				<ee:variables >
					<ee:set-variable variableName="request" ><![CDATA[%dw 2.0

output application/java
---
{
	channel: "EC03",
	encoding: "US-ASCII",
	errorContainer: "OUTPUTMESSAGE",
	programName: "EC03",
	requestContainer: "INPUTDATA",
	responseContainer: "CICSDATETIME",
	tpnName: "CSMI"
} as Object {
	class : "org.mule.modules.ibmctg.internal.model.ChannelRequest"
}]]></ee:set-variable>
				</ee:variables>
			</ee:transform>
			<ibmctg:execute doc:name="Execute" channelRequest="#[vars.request]"
			config-ref="IBMCTG_Config"/>
			<ee:transform doc:name="Transform Message">
				<ee:message >
					<ee:set-payload ><![CDATA[%dw 2.0
output application/json
---
{
	"cics-date-time":payload
}
]]></ee:set-payload>
				</ee:message>
			</ee:transform>
		</try>
	</flow>
</mule>

複数のコンテナを使用する

この Mule フローでは、複数のコンテナを使用する方法を示します。この例では、次の操作を使用します。

  • HTTP Listener​
    HTTP 要求からデータを受け取ります。

  • Transform Message​
    最初のコンテンツ要求を設定し、データをフラットファイルとして出力します。

    %dw 2.0
output application/flatfile schemaPath = "ec03-type.ffd", segmentIdent = "DFHCOMMAREA", encoding="cp037"
---
[{
	"CICS-DATE-TM": ""
}]

  • Transform Message​
    2 番目のコンテンツ要求を設定し、データをフラットファイルとして出力します。

    %dw 2.0
output application/flatfile schemaPath = "ec03-type.ffd", segmentIdent = "DFHCOMMAREA", encoding="cp037"
---
[{
	"CICS-DATE-TM": ""
}]

  • Transform Message​
    複数のチャネルおよびコンテンツ要求を設定し、データを JSON で出力します。

    %dw 2.0
output application/json
---
[
	{
		channelRequest : 	{
			channel: "EC03",
			encoding: "US-ASCII",
			errorContainer: "OUTPUTMESSAGE",
			programName: "EC03",
			requestContainer: "INPUTDATA",
			responseContainer: "CICSDATETIME",
			tpnName: "CSMI"
		},
		content : vars.request1.^raw
	},
	{
		channelRequest : 	{
			channel: "EC03",
			encoding: "US-ASCII",
			errorContainer: "OUTPUTMESSAGE",
			programName: "EC03",
			requestContainer: "INPUTDATA",
			responseContainer: "CICSDATETIME",
			tpnName: "CSMI"
		},
		content : vars.request2.^raw
	}
]

  • Execute with multiple channels​
    チャネルとコンテナ内にカプセル化されたデータを送信するリモート CICS プログラムをコールし、ユーザーが 1 回の要求で 32 KB を超えるデータを転送できるようにします。

    次の値を入力します。

    項目 値

    Object type (オブジェクト種別)

    List

    Connector Configuration (コネクタ設定)

    IBMCTG_Config

    Channel and contents (チャネルおよびコンテンツ)

    payload

  • Transform Message​
    データを JSON で出力します。

    %dw 2.0
output application/json
---
{
	"cics-date-time":payload
}

  • Logger​
    ロギングを実行します。

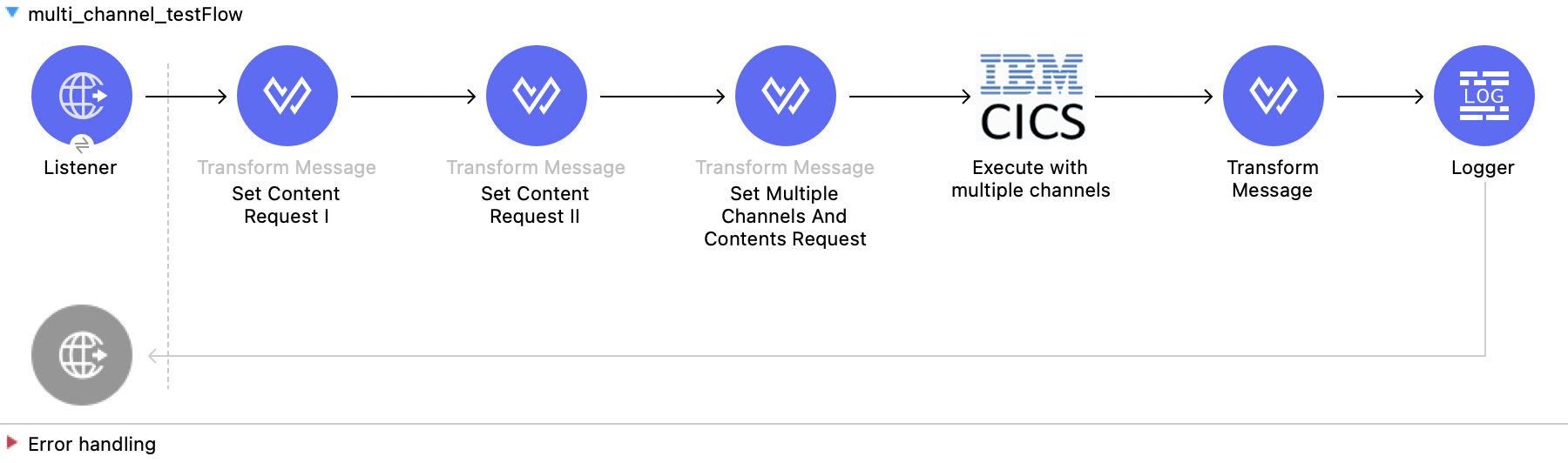

IBM CTG Connector で複数のコンテナを使用する Studio フロー

この例の XML

この例のフローをすばやく Mule アプリケーションに読み込むには、次のコードを Studio XML エディターに貼り付けます。

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:bti="http://www.mulesoft.org/schema/mule/ee/bti"
	xmlns:ibmctg="http://www.mulesoft.org/schema/mule/ibmctg" xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core"
	xmlns:http="http://www.mulesoft.org/schema/mule/http"
	xmlns="http://www.mulesoft.org/schema/mule/core" xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="
http://www.mulesoft.org/schema/mule/ee/bti http://www.mulesoft.org/schema/mule/ee/bti/current/mule-bti-ee.xsd http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/ee/core http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd
http://www.mulesoft.org/schema/mule/ibmctg http://www.mulesoft.org/schema/mule/ibmctg/current/mule-ibmctg.xsd">
	<configuration-properties file="mule-app.properties"/>
	<http:listener-config name="HTTP_Listener_config" doc:name="HTTP Listener config" doc:id="de838cd2-71c3-41b3-9fbd-be6f671921dc" basePath="/" >
		<http:listener-connection host="0.0.0.0" port="8081" />
	</http:listener-config>
	<bti:transaction-manager />
	<ibmctg:config name="IBMCTG_Config" doc:name="IBMCTG Config" doc:id="1435fcc3-4b97-496e-8552-58a339dce96f" >
		<ibmctg:connection host="${config.host}" port="${config.port}" serverName="${config.serverName}" username="${config.username}" password="${config.password}" />
	</ibmctg:config>
	<flow name="multi_channel_testFlow" doc:id="a79bd0f2-e659-4778-96b1-fdcbf86166eb" >
		<http:listener doc:name="Listener" doc:id="594a7d30-b82f-4899-a212-0fc8897b414a" config-ref="HTTP_Listener_config" path="/multi"/>
		<ee:transform doc:name="Set Content Request I" doc:id="f3ebec71-8cb5-41f0-a993-bd68a963ac63" >
			<ee:variables >
				<ee:set-variable variableName="request1" ><![CDATA[%dw 2.0
output application/flatfile schemaPath = "ec03-type.ffd", segmentIdent = "DFHCOMMAREA", encoding="cp037"
---
[{
	"CICS-DATE-TM": ""
}]]]></ee:set-variable>
			</ee:variables>

		</ee:transform>
		<ee:transform doc:name="Set Content Request II" doc:id="1362b85a-a36c-4fa1-bc28-96266bc416c5">
			<ee:variables>
				<ee:set-variable variableName="request2" ><![CDATA[%dw 2.0
output application/flatfile schemaPath = "ec03-type.ffd", segmentIdent = "DFHCOMMAREA", encoding="cp037"
---
[{
	"CICS-DATE-TM": ""
}]]]></ee:set-variable>
			</ee:variables>
		</ee:transform>
		<ee:transform doc:name="Set Multiple Channels And Contents Request" doc:id="4157b44c-ac57-40a6-8ced-c5e165a1035c" >
			<ee:message >
				<ee:set-payload ><![CDATA[%dw 2.0
output application/json
---
[
	{
		channelRequest : 	{
			channel: "EC03",
			encoding: "US-ASCII",
			errorContainer: "OUTPUTMESSAGE",
			programName: "EC03",
			requestContainer: "INPUTDATA",
			responseContainer: "CICSDATETIME",
			tpnName: "CSMI"
		},
		content : vars.request1.^raw
	},
	{
		channelRequest : 	{
			channel: "EC03",
			encoding: "US-ASCII",
			errorContainer: "OUTPUTMESSAGE",
			programName: "EC03",
			requestContainer: "INPUTDATA",
			responseContainer: "CICSDATETIME",
			tpnName: "CSMI"
		},
		content : vars.request2.^raw
	}
]]]></ee:set-payload>
			</ee:message>
		</ee:transform>
		<ibmctg:execute-with-multiple-channels doc:name="Execute with multiple channels" doc:id="1913f9b3-95b2-4e83-8028-ea934d1a59ae" config-ref="IBMCTG_Config" />
		<ee:transform doc:name="Transform Message" doc:id="31f774bb-a848-42c6-a1ea-efb44612ca03" >
			<ee:message >
				<ee:set-payload ><![CDATA[%dw 2.0
output application/json
---
{
	"cics-date-time":payload
}]]></ee:set-payload>
			</ee:message>
		</ee:transform>
		<logger level="INFO" doc:name="Logger" doc:id="dff20a20-43a0-401f-8c20-7d480062fe64" message="#[payload]"/>
	</flow>
</mule>

関連情報
