API Manager と Anypoint Monitoring の両方から Mule API Analytics データを表示できます。API Manager は Mule API Analytics データを最大 30 日間保持します。ただし、Anypoint Monitoring は 30 日の保持期間でさらに堅牢な API 使用状況データを提供します。
API Manager で Mule API Analytics データを表示する手順は、次のとおりです。
-
[Anypoint Platform] > [API Manager] に移動します。
-
[Mule API Analytics] をクリックします。
ダッシュボードから、Anypoint Platform で収集された API に関する分析に移動できます。
Anypoint Monitoring でデータを表示する方法についての詳細は、「Anypoint Monitoring API Analytics ダッシュボード」を参照してください。

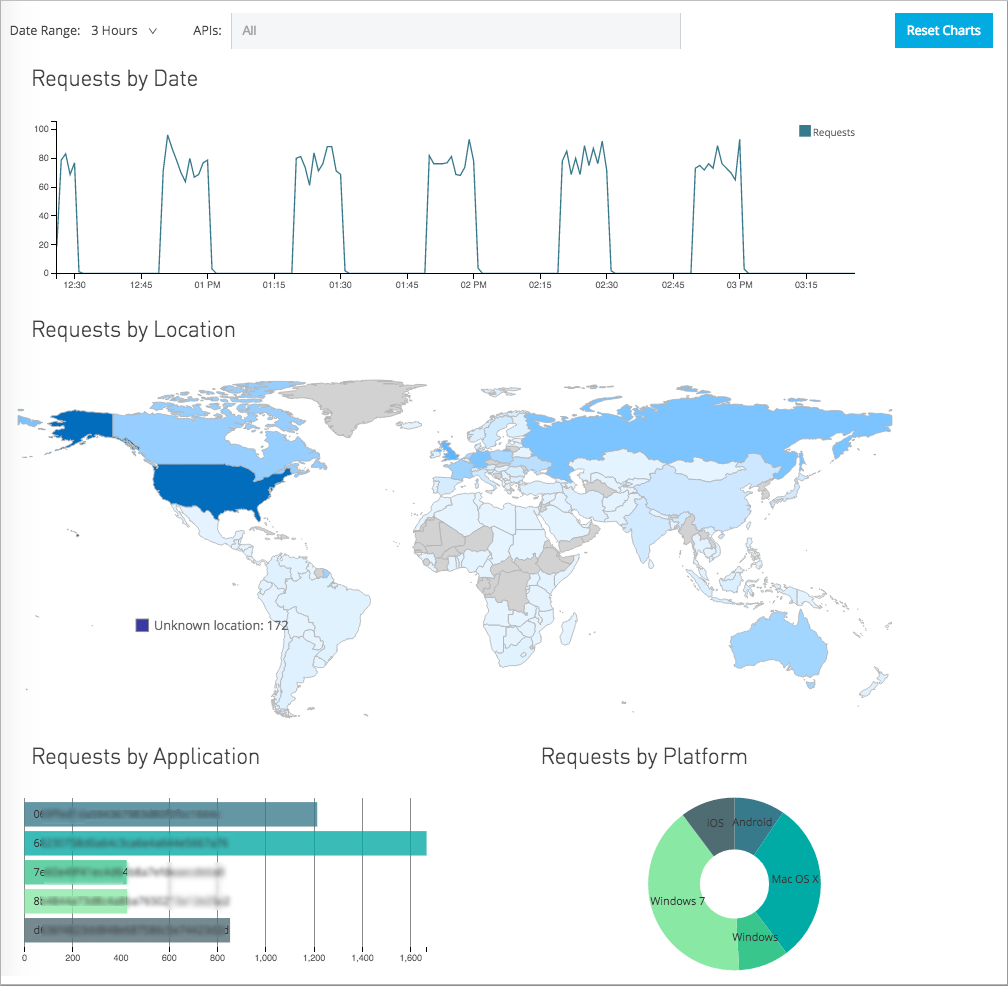

Mule API の分析にアクセスすると、デフォルトで、次のチャートを表示する概要ダッシュボードが表示されます。
-
Requests by Date (日付別要求数): 組織内のすべての API の要求数を示す折れ線チャート。
-
Requests by Location (場所別要求数): 発信元の国別に要求数を示すマップチャート。
-
Requests by Application (アプリケーション別要求数): 上位 5 つの登録済みアプリケーション別に要求数を示す棒チャート。
-
Requests by Platform (プラットフォーム別要求数): プラットフォーム別に分類された要求数を示すドーナツチャート。

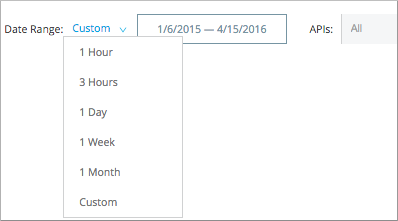

デフォルトでは、組織内の API に関する過去 1 日のデータがこれらのチャートに表示されます。ページの左上にある検索条件を使用して、日付範囲を変更したり、特定の API に絞り込んだりすることができます。時間範囲にはローカルタイムゾーンが反映されています。
カスタム期間を選択すると、日別要求数の折れ線チャートの要求数は正規化されません。たとえば、月次チャートには、4 時間あたりの要求数が表示されます。2 か月間の場合、同じチャートには 8 時間あたりの要求数が表示されます。カスタムダッシュボードで折れ線チャートを使用していて、カスタム期間を定義する必要がある場合は、集約期間を明示的に設定する必要があります。
概要ダッシュボードのすべてのチャートにはクロス条件で絞り込まれます。いずれかのチャートのデータを絞り込む場合、同じ検索条件がページ上の他のチャートに適用されます。たとえば、棒チャートで個々のアプリケーションをクリックすると、そのアプリケーションからのすべての要求が表示され、それらの要求の場所がマップに表示されます。各チャートのデータを絞り込む方法は、次のとおりです。
| チャート | データの絞り込み方法 | 検索条件のクリア方法 |
|---|---|---|
Requests by Date (日付別要求数) |
チャートの領域をクリックしてドラッグし、その期間のみに絞り込みます。スライダー検索条件を適用したら、必要に応じて端をドラッグして調整できます。 |
絞り込まれた部分の領域の外側をクリックします。 |
Requests by Location (場所別要求数) |
1 つ以上の国をクリックし、それらの結果のみに絞り込みます。国にカーソルを置くと、国名と、選択した期間中にその国から受信した API 要求の総数を表示するツールヒントが表示されます。 |
国を再度クリックするとマップがリセットされます。 |
Requests by Application (アプリケーション別要求数) |
1 つ以上のアプリケーションの棒をクリックし、それらの結果のみに絞り込みます。アプリケーションのデータの棒にカーソルを置くと、アプリケーション名と、その期間中にそのアプリケーションから受信した合計要求数を表示するツールヒントが表示されます。 |
アプリケーションを再度クリックするとチャートがリセットされます。 |
Requests by Platform (プラットフォーム別要求数) |
1 つ以上のセグメントをクリックし、それらの結果のみに絞り込みます。セグメントにカーソルを置くと、アプリケーション名と、その期間中にそのアプリケーションから受信した合計要求数を表示するツールヒントが表示されます。 |
セグメントを再度クリックするとチャートがリセットされます。 |
いずれかのチャートのデータをエクスポートするには、[Export (エクスポート)] アイコン (
) をクリックします。
いずれかのチャートのデータを絞り込みんで選択したデータのみを表示している場合、エクスポートアイコンをクリックすると、ページ左上の検索条件を使用して選択した日付範囲と API でそのチャートの完全データを絞り込んだ .csv ファイルのエクスポートがトリガーされます。エクスポートされるファイルは、最大 100 万レコードに制限されます。
ダッシュボードにポリシー違反を含める
注意: ポリシーを参照したり、ポリシー違反アラートを編集したりするには、ユーザーに「ポリシーの参照」権限セットが必要です。
詳細は、「権限の設定」を参照してください。

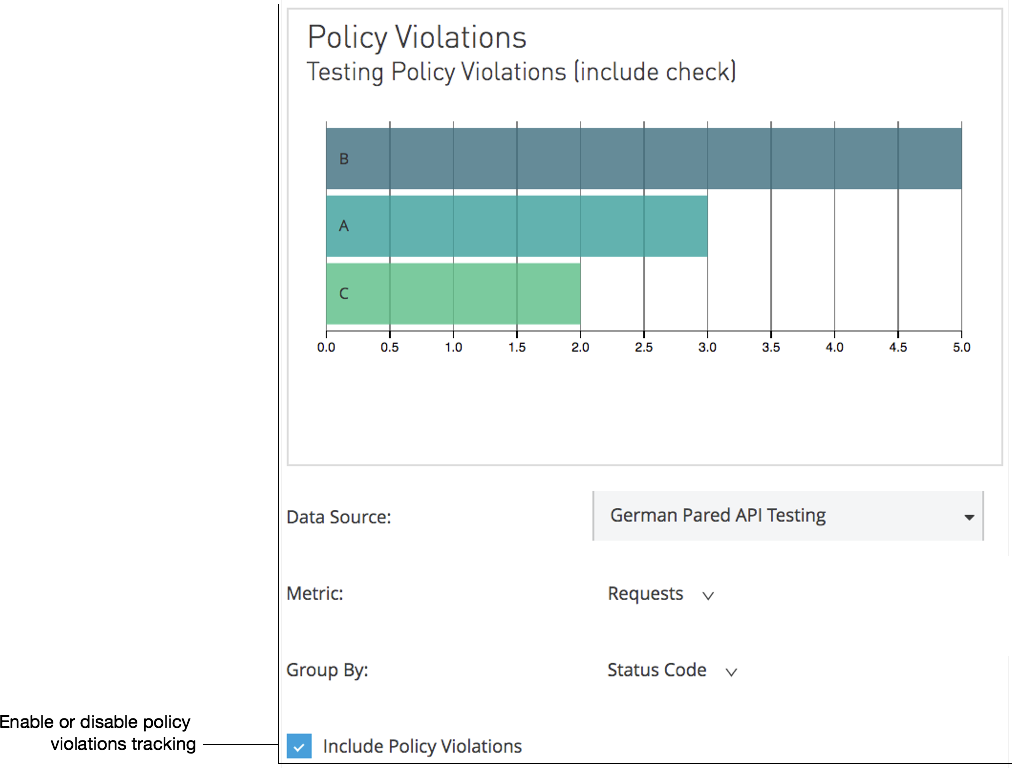

ダッシュボードの [Include Policy Violations (ポリシー違反を含める)] チェックボックスを使用して、ポリシー違反の追跡を有効または無効にします。ダッシュボードには、ポリシーによって拒否された、または拒否されなかったトラフィックが表示されます。
カスタムチャートの作成
さまざまなカスタムチャートを作成して、カスタムダッシュボードに特定のデータを表示できます。
たとえば、次を表示するカスタムチャートを作成できます。
-
その月の 1 日から今日までの毎時間の 1 秒あたりのトランザクション数をクライアント ID、API バージョン、または SLA 層で絞り込む。
-
過去 24 時間の 1 分あたりのレイテンシー平均を API で絞り込む、またはクライアントの地理位置情報でグループ化する。
-
サブスクライブしているアプリケーションごと、違反ポリシー名ごとにグループ化されたポリシー違反数。
ポリシー違反をトリガーしたイベントが含まれるのは、違反ポリシー名でグループ化するチャートのみです。その他のチャートからはこれらのイベントが除外されます。たとえば、API が 100 個の要求を受信し、90 個が成功し、10 個がレート制限ポリシーによって拒否されるとします。違反ポリシー名でグループ化しないチャートでは、制限されなかった 90 個の要求のみに基づいて集約が計算されます。ただし、違反ポリシー名でグループ化するチャートでは、100 個すべての要求が計算に含まれます。
カスタムチャートを作成するには、[Manage Charts (チャートを管理)] をクリックします。
-
[API Manager] > [Mule API Analytics] > [Manage Charts (チャートを管理)] に移動し、[New (新規)] をクリックします。

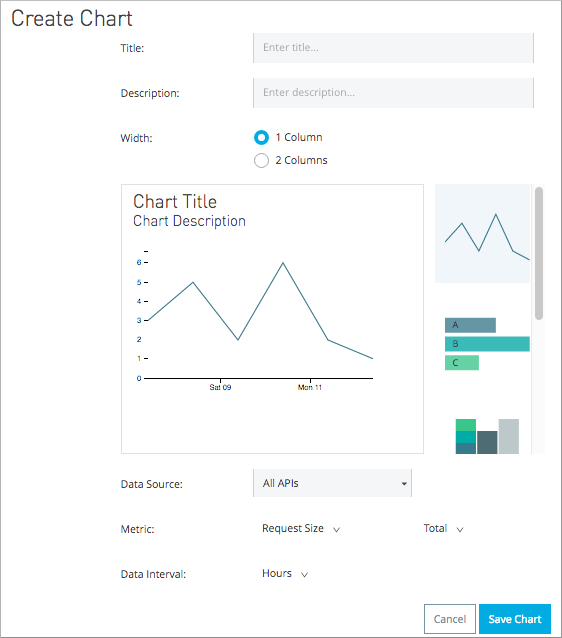

[Create Chart (チャートの作成)] が表示されます。
-
[Title (タイトル)] と [Description (説明)] (省略可能) を入力します。
-
チャートの種類のグラフィックをクリックします。
アイコン チャートの種類 チャートのオプション
折れ線チャート
Data Source (データソース)、Metric (メトリクス): メトリクス、Total (合計)、Data Interval (データ間隔): 期間
棒チャート
Data Source (データソース)、Metric (メトリクス): メトリクス、Total (合計)、Group By (グループ化条件): カテゴリ
積み上げチャート
Data Source (データソース)、Metric (メトリクス): メトリクス、Total (合計)、Group By (グループ化基準): カテゴリ、Then By (第 2 基準): カテゴリ
ドーナツチャート
Data Source (データソース)、Metric (メトリクス): メトリクス、Total (合計)、Group By (グループ化条件): カテゴリ
マップチャート
Data Source (データソース)、Metric (メトリクス): メトリクス、Total (合計)
-
[Data Source (データソース)] の値を選択します。
-
組織内のすべての API
-
特定の API
-
-
[Metrics (メトリクス)] の値 (メトリクス) と [Total (合計)] を選択します。
-
Request Size (要求サイズ) (バイト)
-
Requests (要求)
-
Response Size (応答サイズ) (バイト)
-
Response Time (応答時間) (ミリ秒)
-
-
折れ線チャートの場合は、[Data Interval (データ間隔)] の値 (期間) を選択します。
-
Minutes (分)
-
Hours (時間)
-
Days (日)
-
-
棒チャートと積み上げチャートの場合は、[Group By (グループ化基準)] のカテゴリと、チャートでサポートされている場合は [Then By (第 2 基準)] のカテゴリを選択します。
-
API Name (API 参照名)
-
API バージョン
-
Application (アプリケーション)
-
Browser (ブラウザー)
-
City (市区郡)
-
Client IP (クライアント IP)
-
Continent (大陸)
-
Country (国)
-
Hardware Platform (ハードウェアプラットフォーム)
-
OS Family (OS ファミリー)
-
OS Major Version (OS メジャーバージョン)
-
OS Minor Version (OS マイナーバージョン)
-
OS Version (OS バージョン)
-
Postal Code (郵便番号)
-
Resource Path (リソースパス)
-
Status Code (状況コード)
-
Timezone (タイムゾーン)
-
User Agent Type (ユーザーエージェント種別)
-
User Agent Version (ユーザーエージェントバージョン)
-
Verb (動詞)
-
Violated Policy Name (違反ポリシー名)
積み上げチャートの場合は、2 つのディメンションでデータをグループ化できます。最初のディメンションで個別の列を定義し、2 つ目のディメンションでこれらの列内の積み上げを定義します。2 つ目のグループ化ディメンションでも 1 つ目と同じオプションを使用できます。
-
-
チャートを保存します。
カスタムチャートが表示されます。

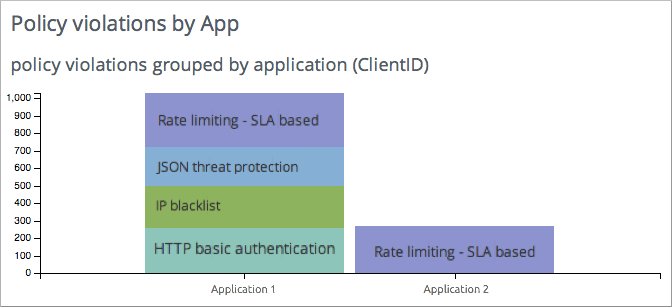

カスタムチャートの例: アプリケーションごとのポリシー違反
-
[API Manager] > [Mule API Analytics] > [Manage Charts (チャートを管理)] に移動し、[New (新規)] をクリックします。
-
[Title (タイトル)] に「Policy Violations Per Application」 (アプリケーションごとのポリシー違反) と入力します。
-
[Description (説明)] に「Number of violations per subscribed application」 (サブスクライブしているアプリケーションごとの違反数) と入力します。
-
積み上げチャートを選択します。
-
[Data Source (データソース)] と [Metric (メトリクス)] で、デフォルト値をそのまま使用します。
-
積み上げチャートの 2 つのグループ化レベルを選択します。
-
[Application (アプリケーション)] を選択し、アプリケーションごとに縦棒を表示します。
-
[Violated Policy Name (違反ポリシー名)] を各縦棒内の積み上げとして選択します。

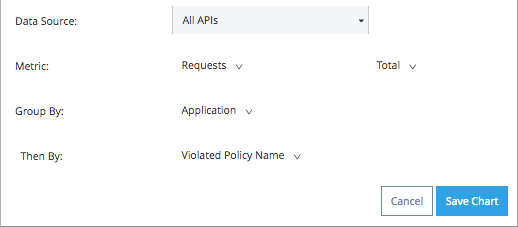

![「Group By (グループ化基準)」と「Then By (第 2 基準)」の「Violated Policy Name (違反ポリシー名)」によって絞り込まれたアプリケーションが表示されている [Create Chart (チャートの作成)] ページの下部。](_images/create-chart-2.png)
-
-
チャートを保存します。
チャートが表示されます。
カスタムダッシュボードの作成
カスタムチャートを作成した後に、独自のカスタムダッシュボードにそれらのチャートを並べて表示できます。
カスタムダッシュボードにアクセスするには、[Custom Dashboard (カスタムダッシュボード)] をクリックします。初めて開いたとき、カスタムダッシュボードは空白になっています。
-
[API Manager] > [Mule API Analytics] > [Custom Dashboard (カスタムダッシュボード)] に移動し、[Edit Dashboard (ダッシュボードを編集)] をクリックします。
-
カスタムチャートを作成したことを前提とし、画面左側のドロワーからダッシュボードにチャートをドラッグアンドドロップして、必要に応じて順序を並べ替えます。
-
ダッシュボードにチャートを追加したら、開いて編集するか、[X] をクリックしてダッシュボードから削除することができます。
-
完成したら、カスタムダッシュボードを保存します。

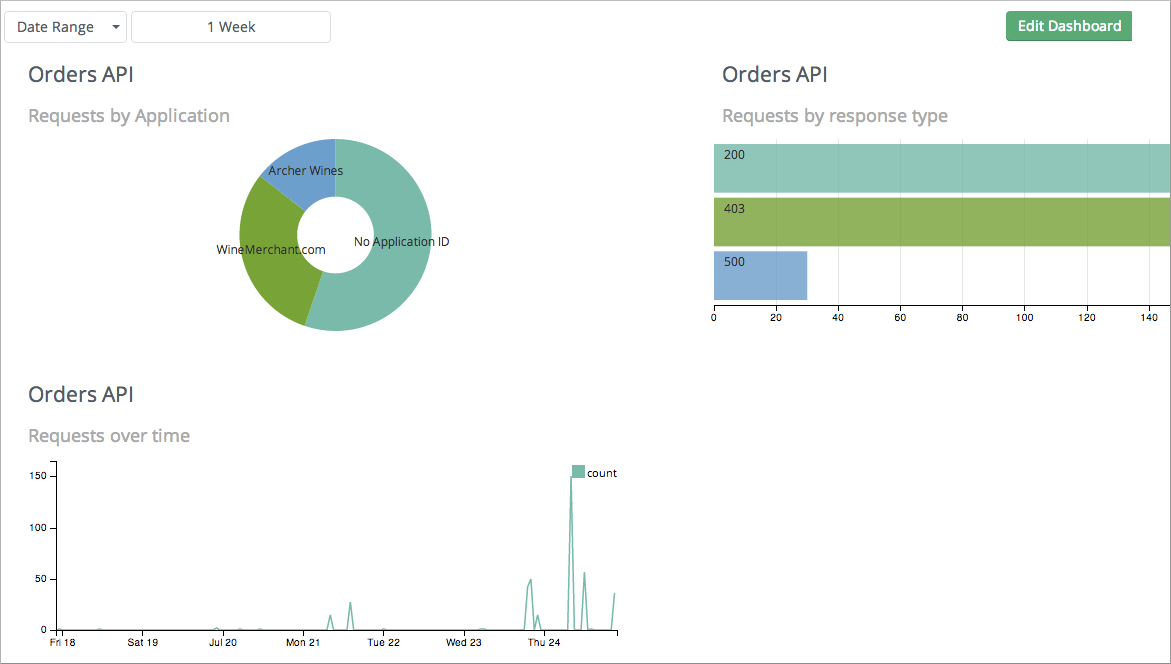

カスタムダッシュボードが表示されます。
日付範囲ピッカーを使用して、ダッシュボードのすべてのチャートの期間を調整します。
分析データのエクスポート
概要ダッシュボードまたはカスタムダッシュボードに表示されたチャートから分析データをエクスポートすることができます。どちらかのダッシュボードで、[Export (エクスポート)] アイコン () をクリックして、そのチャートのデータを含む CSV ファイルをダウンロードします。
ダウンロードするデータには、選択した絞り込みオプションが反映されています。ただし、概要ダッシュボードからチャートデータをエクスポートし、チャートのサブセクションを 1 つ以上選択した場合、エクスポートされるファイルに絞り込みオプションは含まれません。エクスポートされるファイルには、そのチャートの完全データが含まれます。
